Pense nos desenhos elétricos como tipos de plantas, cruciais para o projeto, a implementação e a manutenção de sistemas elétricos. Eles fornecem informações sobre os componentes elétricos, conexões e sistemas em várias aplicações, garantindo uma operação segura e eficiente.
Nem todos os setores e aplicações usam os mesmos tipos de desenhos elétricos. Aqui, veremos os desenhos necessários para projetar e fabricar chicotes de fios nos diferentes estágios de desenvolvimento. Aqui estão os principais tipos, juntamente com exemplos de suas aplicações de desenhos elétricos, que variam.
Fase conceitual

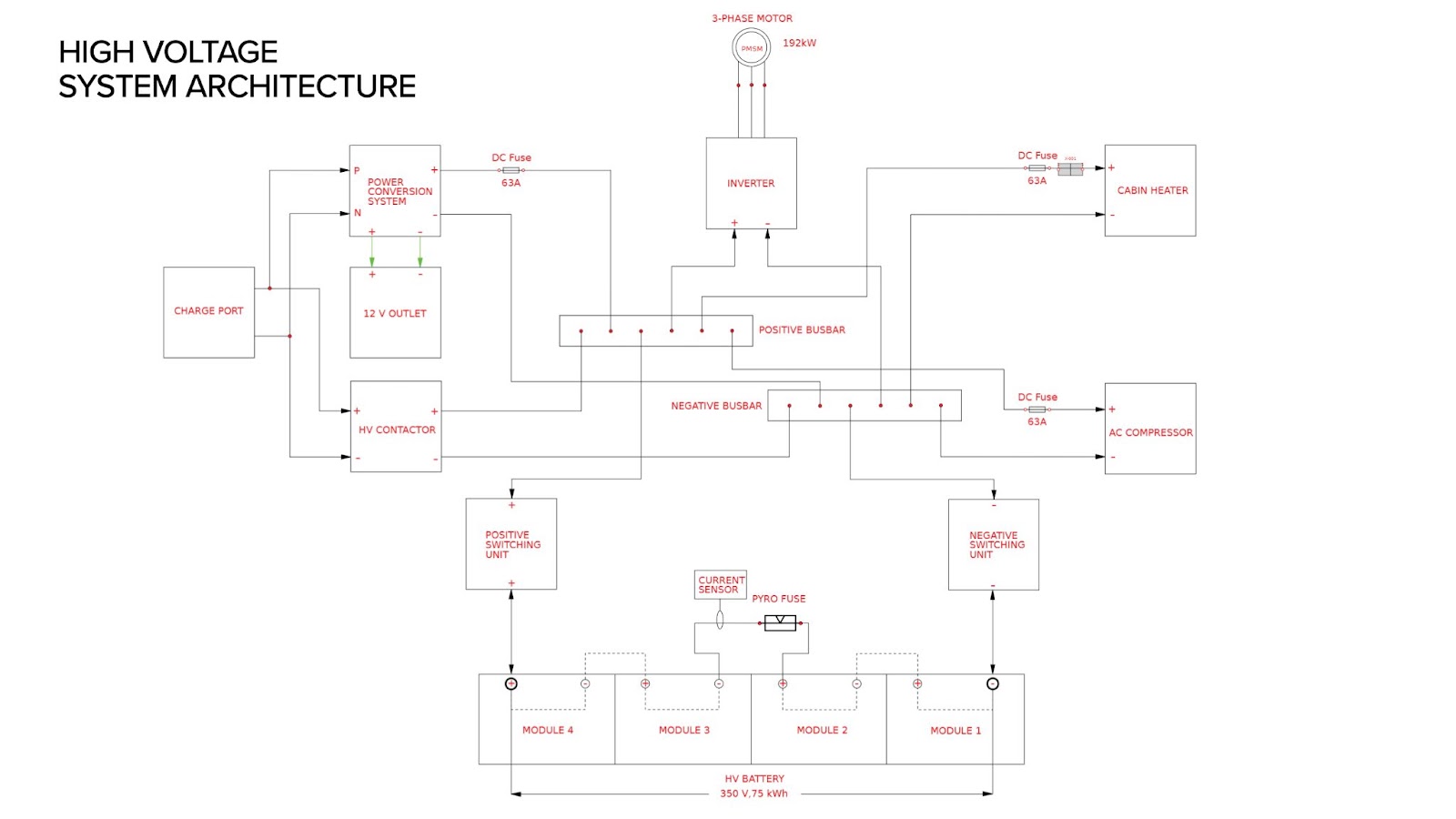

Etapa 1: Diagrama da arquitetura do veículo
Aplicações típicas: Todos os sistemas elétricos. O exemplo aqui é de um chicote de fios automotivo:

Geralmente são criados com um CAD eletrônico. Durante os estágios iniciais do projeto, os diagramas de blocos ajudam a conceituar como os diferentes componentes de um sistema irão interagir. Ao representar os componentes como blocos e suas conexões com setas, os engenheiros podem fazer um brainstorming e explorar várias configurações do sistema antes de mergulhar no projeto detalhado. Essa visualização inicial ajuda a identificar possíveis problemas ou ineficiências logo no início, economizando tempo e recursos durante as fases posteriores do desenvolvimento.
Por que os diagramas de blocos são usados:
- Fornece uma visão geral de alto nível do sistema, mostrando os principais componentes e suas interconexões sem fiação detalhada.
- Ajuda a entender a arquitetura geral do sistema e a planejar o projeto do chicote de fios
Fase de projeto

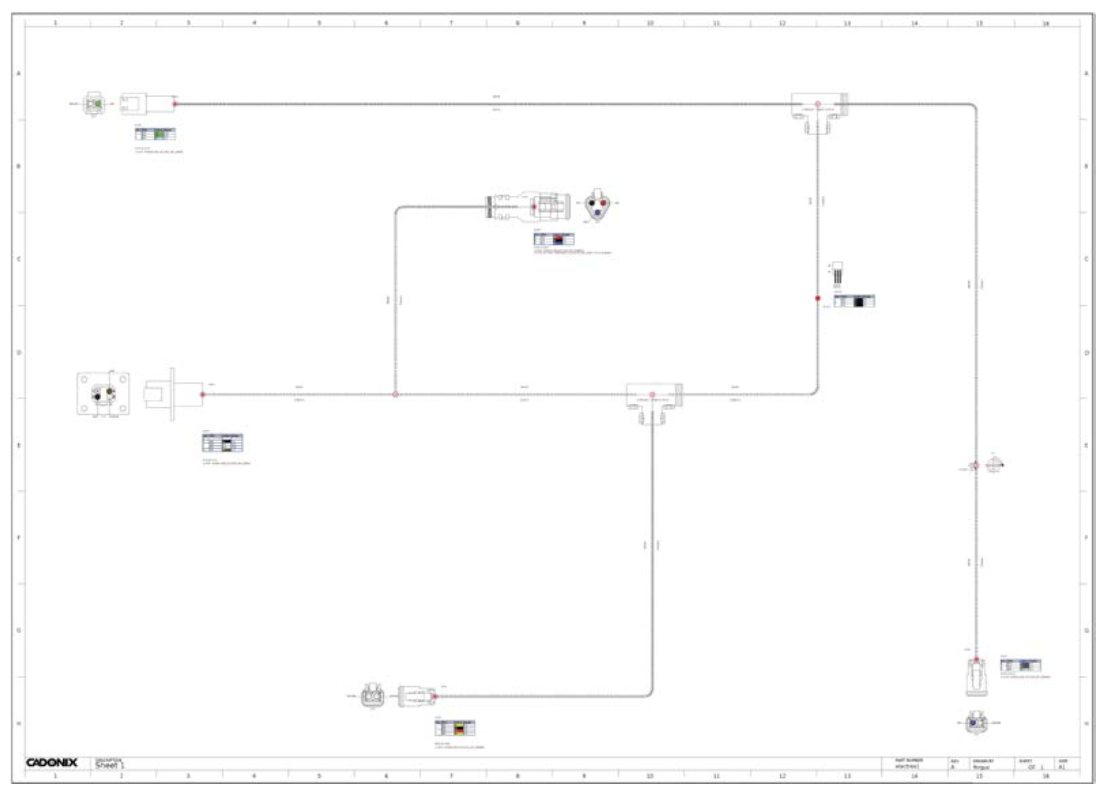

Etapa 2: Esquemas elétricos

Esses tipos de desenhos elétricos são uma ferramenta essencial para projetar, solucionar problemas e documentar sistemas elétricos, garantindo que tudo funcione conforme o planejado. Essencialmente, eles descrevem o fluxo funcional da eletricidade em um circuito.
Os esquemas elétricos usam símbolos padronizados para componentes como resistores, capacitores e interruptores, concentrando-se em como os elementos se conectam e não no layout físico. Pense neles como mapas rodoviários que destacam quais cidades (componentes) estão conectadas por rodovias (fios).
Os esquemas elétricos são essenciais para você:
- Projeto e desenvolvimento de novos circuitos elétricos
- Solução de problemas de funcionamento por meio da visualização do fluxo de sinal
- Compreender a funcionalidade geral de um circuito
Dica: você pode usar um software de esquema elétrico para facilitar o processo de projeto. Por exemplo, o Arcadia Schematic baseado em nuvem para chicotes de fios inclui:
- Acesso a símbolos padrão e biblioteca inteligente
- Simulação em tempo real
- Relatórios padrão
- Integração com o MCAD

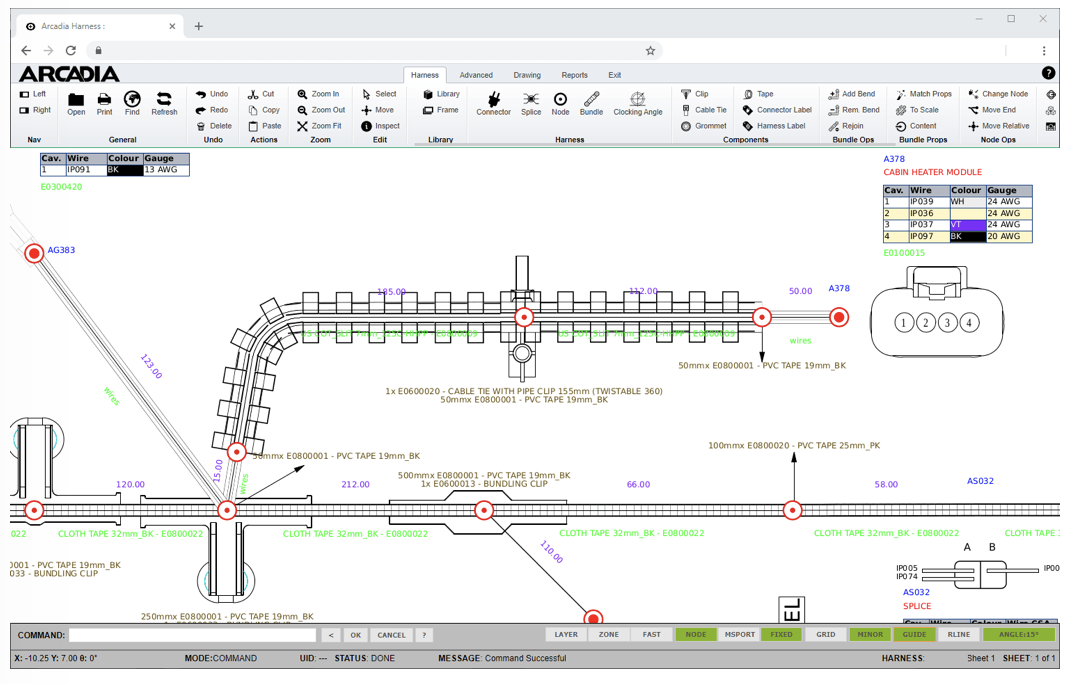

Etapa 3: Diagramas de fiação do chicote

Os esquemas elétricos e os diagramas de fiação são ferramentas essenciais para a eletrificação, mas têm finalidades diferentes. Enquanto os esquemas se concentram nas conexões funcionais entre os componentes, os diagramas de fiação preenchem a lacuna entre os esquemas e a instalação no mundo real. Eles retratam o layout físico real dos fios e componentes em uma máquina.
Os diagramas de fiação fornecem detalhes cruciais, como cores dos fios, tamanhos, emendas e tipos de conectores, garantindo que o sistema seja montado e funcione corretamente. Eles também funcionam como um guia passo a passo para eletricistas.
Os diagramas de fiação são essenciais para você:
- Fornecer uma representação visual de todo o sistema elétrico, mostrando como os componentes estão interconectados
- Permitir a detecção precoce de erros de projeto, como conexões incorretas, dimensionamento inadequado de fios ou componentes ausentes
- Verificação de que o projeto funcionará como pretendido, mapeando os caminhos elétricos
Dica: O software Arcadia Harness facilita seu trabalho:
- Gerar chicote de fios a partir do esquema
- Busca automática das peças da cavidade do conector
- Seleção automática de revestimentos e tubos
- Tabela de lista técnica e tabela de fios
- Sincronização perfeita entre o esquema e o chicote
- Fácil troca entre PN interno e de fabricação
- Verificações de regras de projeto de alta precisão
- Scripts de teste para testes de arreios
- Relatórios padrão
- Integração com o MCAD
Fase de validação e fabricação
Etapa 4: Placas de câmbio

Os formboards são do tipo blue-print. Durante a validação, os formboards permitem que os engenheiros construam protótipos físicos de layouts de chicotes de fios, possibilitando testes meticulosos e ajustes nas configurações do projeto. Usando uma escala de 1:1, esse processo garante que o chicote se encaixe precisamente no espaço pretendido e funcione como pretendido em condições reais. Ao simular o ambiente de instalação real, os formboards ajudam a detectar e corrigir possíveis falhas de projeto no início do ciclo de desenvolvimento, minimizando erros dispendiosos e garantindo o desempenho ideal.
No estágio de fabricação, os formboards fornecem uma plataforma para layout de montagem detalhado e configuração de ferramentas, permitindo que os fabricantes otimizem os fluxos de trabalho de produção e mantenham a consistência nos procedimentos de montagem. Os formboard são mais do que diagramas de fiação, ajudando a alinhar os componentes com precisão, verificar as sequências de montagem e garantir a conformidade com as especificações de projeto e os padrões de qualidade.
Os Formboards fornecem:
- Um projeto em tamanho real para a construção eficiente do conjunto elétrico
- Precisão na medição e colocação do comprimento do fio, minimizando o risco de erros
- Processo simplificado para a produção de chicotes elétricos complexos
Dica: O Arcadia Formboard oferece a você esses recursos avançados:
- Solução com um clique para gerar um chicote 1:1
- Cálculos automatizados do raio de curvatura
- Lista técnica somente para placa de circuito impresso
- Simplifique a produção de chicotes complexos.
- Documentação detalhada para o chão de fábrica
Atualize seu sistema de marcação e feedback
Os processos de comunicação, colaboração e revisão no projeto e na fabricação de produtos geralmente estão repletos de ineficiências.
Os métodos tradicionais, como marcações em papel e trocas de e-mails, geralmente não são claros e podem fazer com que você perca ou interprete mal o feedback durante as revisões. Além disso, nem todos os envolvidos terão acesso ao software de design original, o que prejudica sua capacidade de fornecer informações ou entender o design.
Essa falta de acessibilidade pode criar silos de informações, dificultando a obtenção de uma visão holística do projeto e levando a atrasos. Além disso, o feedback em tempo real sobre esquemas elétricos e diagramas de fiação pode ser um desafio com os métodos tradicionais, podendo causar mal-entendidos e retrabalho. Os próprios processos de revisão podem ser demorados, envolvendo impressão, marcação de cópias em papel e reinserção digital do feedback, o que é propenso a erros.
Essas ineficiências podem criar gargalos e levar a informações perdidas ou negligenciadas, o que acaba afetando a qualidade do produto, o tempo de colocação no mercado e a eficiência geral do projeto.
Mas existem ferramentas baseadas na nuvem que podem reunir diferentes departamentos e partes interessadas. O Arcadia reView, por exemplo, permite que todos os colegas relevantes visualizem e comentem diretamente os dados do projeto em si, usando marcações gráficas e textuais claras. Isso promove o feedback em tempo real, elimina a necessidade de rastros de papel e garante que todas as informações sejam capturadas em um local central. Com acesso fácil para todos os envolvidos, de engenheiros a clientes, o Arcadia reView promove uma colaboração mais suave e reduz o risco de melhorias perdidas em todo o ciclo de vida do projeto e da fabricação.
