Il n’est jamais inutile de vous rappeler les bases lorsqu’il s’agit de concevoir votre faisceau de câbles.

Pour que votre application fonctionne comme prévu, chaque composant et assemblage de câbles doit être soigneusement étudié. Cela vaut pour votre faisceau de câbles. L’utilisation de tous les types de faisceaux de câbles peut améliorer l’efficacité, la fiabilité et la sécurité d’un système en réduisant le risque de connexions desserrées, de courts-circuits et d’autres problèmes électriques.

Des facteurs spécifiques éclaireront la conception de votre faisceau de câbles. Se souvenir de ces facteurs vous donnera une solide compréhension de ce dont votre application a besoin en ce qui concerne votre faisceau de câbles.

Commencer

Tenez compte de ces 10 facteurs pour vous aider à concevoir votre ensemble faisceau de câbles :

1. Objet

C’est en effet basique, mais c’est très nécessaire pour concevoir le faisceau de câbles le plus fiable possible pour votre application. Que devez-vous faire votre conception de faisceau de câbles, à part transmettre des signaux électriques et de l’énergie entre les différents composants de votre système?

Vous ne concevriez pas, par exemple, des faisceaux de câblage automobile de la même manière qu’un faisceau de câblage stéréo personnalisé. Pensez aux besoins spécifiques de votre application. Par exemple, doit-il résister aux vibrations? (Tous les appareils électroniques vibrent, mais un faisceau de câblage de moteur a des considérations supplémentaires.) Votre faisceau de câbles doit-il protéger contre les interférences électromagnétiques (EMI) ? Résister à certaines conditions environnementales, telles que la chaleur ou la pression?

2. Sélection du fil

Passez toujours en revue les normes pertinentes, qui fournissent des conseils sur le choix des fils appropriés pour des applications spécifiques. Cela garantira que le fil que vous choisissez répond aux exigences nécessaires. Cela dit, voici les principaux facteurs à considérer lors de la conception de votre assemblage de faisceau de câbles.

– Spécifications du fil

Quels sont vos besoins en électricité? Ceci est déterminé par le calibre ou l’épaisseur du fil. Le choix du bon fil de calibre exige que vous teniez compte de la capacité de charge et de la quantité de courant que le fil doit conduire. Ceci est mesuré en ampères. La longueur compte aussi. Plus le fil est long, plus la tension est perdue par la résistance et la chaleur. Vous pouvez contourner ce problème en augmentant votre jauge de fil, ce qui, bien sûr, augmentera votre capacité d’ampli.

– Conditions environnementales

Le fil approprié peut être utilisé facilement dans l’environnement de votre application. Par exemple, si le faisceau est exposé à des températures élevées, un fil avec une température nominale élevée doit être sélectionné. Si le harnais est exposé à l’humidité, choisissez un fil avec un revêtement résistant à l’humidité.

– Propriétés mécaniques

Les sorties correctes et efficaces sont également déterminées par la capacité du fil à résister aux contraintes mécaniques. Cela inclut la flexion ou la torsion sans casser ou perdre ses propriétés électriques. Le fil doit également avoir une bonne résistance à l’abrasion s’il est exposé au frottement ou au grattage.

3. Connexion filaire

Les connecteurs créent un circuit électrique tout en aidant à protéger vos fils des conditions environnementales, telles que l’abrasion et les interférences électromagnétiques.

Le choix des connecteurs doit être basé sur leurs propriétés électriques et mécaniques. Les fils eux-mêmes influenceront vos connecteurs, vous devrez donc avoir une idée du matériau, de la jauge et de la longueur des fils.

La taille et la densité du circuit, ainsi que les limites d’espace, doivent également être prises en compte. Il est également utile de penser à la facilité de joindre des fils et de les déconnecter si nécessaire. Et, bien sûr, avez-vous besoin d’isolation?

Le type de fin de résiliation est également important

Vous aurez besoin des connecteurs appropriés pour carte à carte, fil à fil ou carte à fil. Pensez également au matériel de votre connecteur. Votre dispositif de serrage et d’autres matériels sont utilisés pour installer et soutenir le connecteur, il doit donc être d’excellente qualité.

L’importance de la normalisation

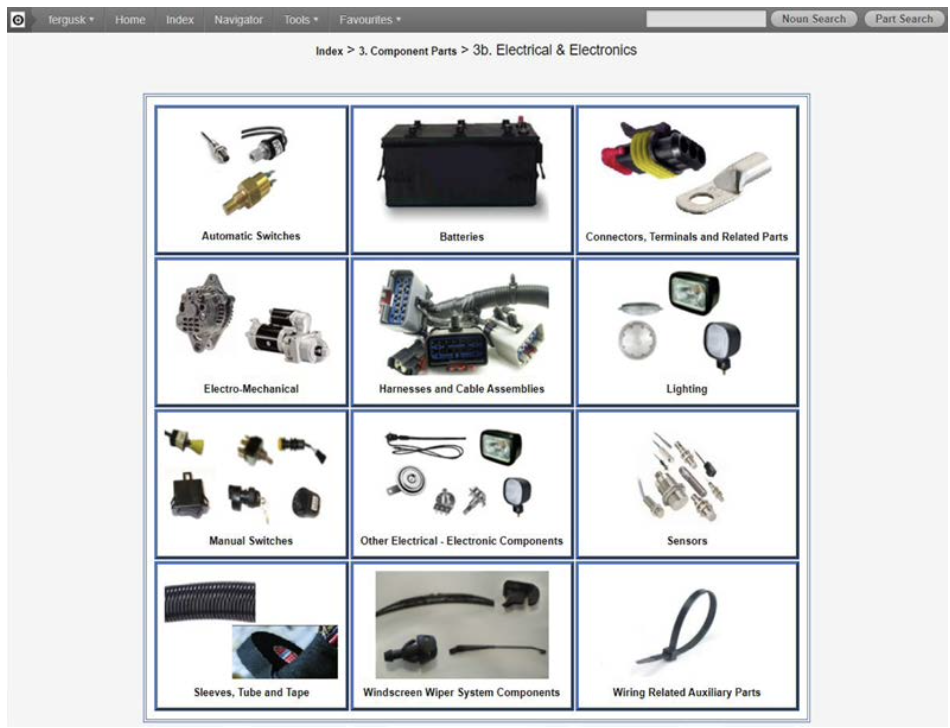

Utilisez des connecteurs standard d’usage courant et d’autres composants. Cela vous facilitera la vie pour trouver ce dont vous avez besoin. Cela dit, la recherche peut encore prendre beaucoup de temps, alors allez plus loin avec la base de données de composants Arcadia basée sur le cloud. Non seulement vous pouvez rechercher rapidement les bonnes pièces, mais vous pouvez également appeler la documentation nécessaire pour les composants. Cela vous aide également à éviter la duplication des stocks et permet à votre équipe d’achat d’examiner rapidement les détails des prix.

4. Routage

Le routage des fils joue un rôle majeur dans la conception réussie des faisceaux de câbles. Tout d’abord, assurez-vous que les fils sont acheminés de manière à faciliter l’accessibilité. Un positionnement optimal est essentiel. Vous voulez que le harnais soit facile à installer et à entretenir. Si des fils doivent être remplacés ou réparés, cela devrait également être facile.

Vous devez également prendre en compte toutes les sources potentielles d’interférences électromagnétiques qui pourraient affecter les performances de vos faisceaux de câblage. Le routage dans la conception de votre câble et de votre faisceau de câbles doit minimiser le risque d’interférence et empêcher toute dégradation du signal.

Séparez vos fils

Faites-le en fonction de leur fonction, de leur tension et de leur type de signal, ce qui aidera à éviter les interférences et à s’assurer que les fils sont correctement connectés à leurs appareils respectifs. Vous voulez vous assurer que les fils sont acheminés vers les bons points du système électrique.

5. Soulagement des contraintes

La conception d’assemblages de faisceaux de câbles pour soulager les contraintes évitera les maux de tête. Ne pas le faire peut entraîner le desserrement ou la rupture des fils en raison de vibrations, de la traction ou d’autres forces. Ceci est particulièrement important dans les applications où le faisceau de câbles est exposé à des niveaux élevés de contraintes mécaniques.

Ajouter des composants de décharge de contrainte si nécessaire

Votre première tâche consiste à identifier les sources potentielles de stress. Envisagez la gestion des câbles pour aider à soulager les contraintes. Vous pouvez protéger vos faisceaux de câbles avec des composants tels que des œillets, des colliers de serrage ou des serre-câbles. Votre choix dépendra de l’application spécifique, de l’environnement et de la conception globale de votre faisceau de câbles.

Ensuite, déterminez l’emplacement approprié dans le faisceau de câbles pour tout composant de décharge de contrainte. En règle générale, ils doivent être placés aux points où les fils sortent du faisceau de câbles, car ce sont normalement les points les plus vulnérables. (Vous devez également vous assurer que le faisceau de câbles est suffisamment flexible pour permettre le mouvement et la flexion au besoin, tout en conservant son intégrité structurelle.)

Questions matérielles

N’oubliez pas de considérer le matériau pour votre soulagement de la tension. Il doit être capable de résister aux conditions environnementales et de fournir les propriétés dont vous avez besoin, telles que la résistance ou la résistance chimique.

6. Diagramme du faisceau de câbles

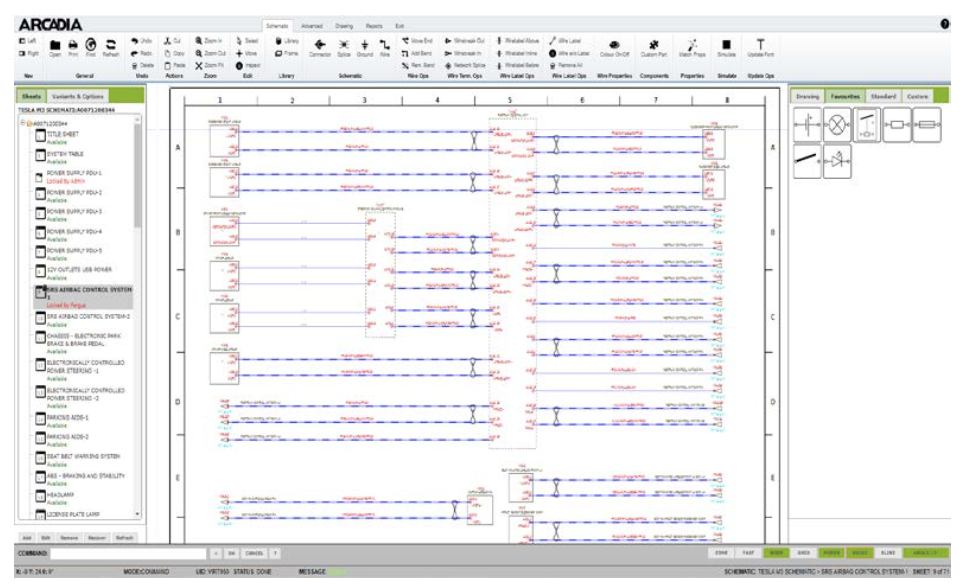

Il est essentiel de bien faire les choses dès les premières étapes, il est donc conseillé de ne pas essayer votre diagramme de faisceau de câbles à la main. Le schéma de câblage bien conçu est créé à l’aide d’un bon outil de conception de faisceau de câbles tel que la conception assistée par ordinateur ou ECAD.

Prenez, par exemple, la suite Arcadia à la pointe de la technologie basée sur le cloud. Il permet aux ingénieurs de concevoir et de simuler des systèmes électriques et des faisceaux de câblage. Par exemple, vous pouvez vérifier votre conception pour voir le comportement et les chutes de tension en temps réel, avec juste un navigateur, et faire les ajustements nécessaires. Vous pouvez même savoir si votre conception répond aux normes de sécurité à ce stade.

Identifier les problèmes potentiels

Avec le bon logiciel, tel qu’Arcadia Schematic, vous pouvez améliorer la précision et la qualité de la conception tout en vous assurant de respecter les normes et les spécifications de l’industrie. Ces outils peuvent vous aider à identifier les problèmes potentiels, tels que les interférences fil à fil, les chutes de tension ou les limitations de longueur de fil, qui peuvent entraîner des erreurs ou des problèmes de qualité.

Accélérer le processus de conception

Ils accélèrent également le processus de conception et réduisent considérablement les erreurs et les retouches. Arcadia Harness, qui s’intègre parfaitement à son cousin schématique, vous montre les composants de tous les points de vue et offre des fonctions d’équilibrage d’épissage avec une génération complète de diagrammes d’épissage, illustrant comment construire chaque épissure. Vous pouvez ajouter des étiquettes dans votre diagramme de faisceau de câbles pour les connecteurs et les épissures.

Assurer la flexibilité

Vous devez vous assurer que le faisceau de câbles est suffisamment flexible pour permettre le mouvement et la flexion nécessaires, tout en conservant son intégrité structurelle. La suite Arcadia vous permet de le faire. Tout cela se traduit par d’énormes économies de coûts, vous aidant à optimiser la phase de conception. Les schémas de faisceaux de câblage manuels sont tout simplement une façon inefficace de travailler.

7. Housse de protection

Le faisceau de câbles doit être recouvert d’une gaine ou d’un manchon de protection pour le protéger contre les dommages. Fournir une couche supplémentaire d’isolation protégera vos fils et câbles. Cela implique de comprendre les conditions environnementales auxquelles le faisceau de câbles sera soumis et le matériau de votre revêtement de protection.

Faites attention aux propriétés des matériaux

Par exemple, si vous concevez un faisceau de câblage de moteur personnalisé, les vibrations, les cliquetis, les fluides et les produits chimiques seront une préoccupation. Le matériel pour votre couverture devra gérer ces menaces. Les revêtements de protection varient selon le type, des tubes tressés tirés (ou métier à tisser) aux rubans, en passant par les enveloppements en spirale et les manchons thermorétractables, qui assurent également un regroupement de fils soigné.

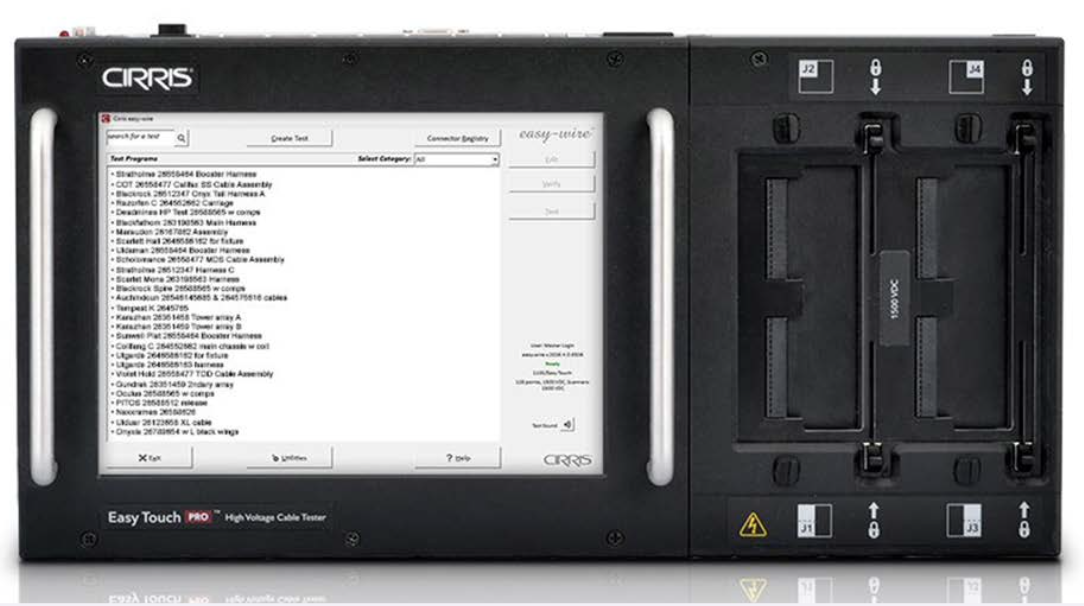

8. Essais

Gardez toujours les tests à l’esprit, même au début de la conception. Cela vous aidera à rester sur vos gardes. Ne négligez rien lors du test de votre prototype, sinon vous risquez des temps d’arrêt à l’étape du contrôle qualité et vous êtes de retour à la table de conception. Assurez-vous d’avoir l’équipement approprié qui peut vérifier l’intégrité électrique. Il doit être capable de localiser les défauts sur tous les conducteurs de l’unité testée (UUT) sans intervention humaine.

Vous testez la qualité de vos connexions. Vous voudrez inclure les résistances intégrées et la charge électrique. Essentiellement, vous voulez que les tests :

• Mesurer la résistance
• Vous permet de définir des limites ou des seuils doubles
• Vérifier les connexions intermittentes

Comment gagner des heures lors des tests

Bien sûr, vous pouvez vous faciliter la tâche avec Arcadia Harness Manufacturing, qui fournit des interfaces de test basées sur le cloud. Il supprime la création et la saisie manuelles de codes de test, ce qui permet au technicien de gagner du temps et d’éviter les erreurs manuelles. Il vous permet de vous assurer que vos constructions de harnais correspondent à 100% à votre CAO sans avoir à construire, apprendre et tester par rapport à un échantillon d’or.

9. Documentation

La documentation est essentielle pour les techniciens après-vente et de service. Cela inclut une exportation intelligente et technique des publications qui inclut la conception schématique et toutes les informations du connecteur, ainsi que les emplacements intégrés dans une simple visionneuse en ligne/hors ligne. Cela rend vos publications techniques faciles à générer et à comprendre pour vos ingénieurs de service.

10. Conformité

Le processus de conception et de fabrication des faisceaux de câbles est soumis à des réglementations et à des normes. Assurez-vous que la conception de votre harnais est conforme à ces dispositions.

Organismes de réglementation et de normalisation de sécurité

Chaque région applique les tests des appareils électriques. L’IPC/WHMA-A-620 est la norme de l’industrie pour l’assemblage de faisceaux de câbles et la norme prédominante aux États-Unis. Si votre application a un marché international, vous devrez peut-être utiliser l’un des éléments suivants comme ligne directrice :

• CEI (Commission électrotechnique internationale)
• CEE (Commission internationale des règles pour l’homologation du matériel électrique)
• CENELEC (Comité européen de normalisation électrique)
